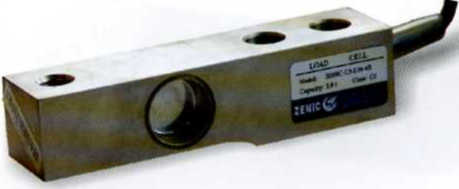

Тензодатчик HM8C

Особенности исполнения :
Материал - конструкционная сталь с никелевым покрытием.
Применение - электронные платформенные, бункерные весы и другое электронное весовое оборудование.
Узлы встройки: Узлы встройки: HJ-8-201, BJ-8-202, HJ-8-203, BJ-8-205, HJ-8-208, HY-8-102, BY-8-104, HD-8-301, HM-8-402, BM-8-404
тензодатчик H8C




Номинальная нагрузка

Класс точности

Модель

Собственный

 вес датчика, кг

0.5

C3

HM8C-C3-0.5t-4B

1,1

1.0

C3

HM8C-C3-1.0t-4B

1,1

1.5

C3

HM8C-C3-1.5t-4B

1,1

2.0

C3

HM8C-C3-2.0t-4B

1,1

3.0

C3

HM8C-C3-3.0t-4B

1,8

5.0

C3

HM8C-C3-5.0t-4B

1,8

10

C3

HM8C-C3-10.0t-4B

4,0

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал (-) Прозрачный(Экран)


Технические характеристики

Класс точности

С3

Температ. отклонение чувствительности (%FS/10°С )

0.02

Номинальная чувствительность (мВ/В)

2.0+0.004

Температ. отклонение нуля ( %FS/10°С )

0.02

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть (%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

350+3.5

Предельная нагрузка (%FS)

120

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

150

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Баланс нуля (%FS)

1.0

Длина кабеля, м

4(0.5-2t),

6(3-10t)









Спецификация кабеля

4-x жильный экранированный Ø 5мм

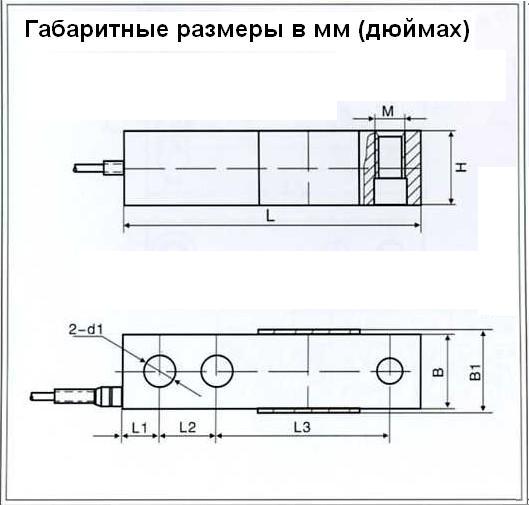

чертеж тензодатчика H8C


 размеры

нагрузка

L

L1

L2

L3

H

B

D

M

L4

H1

H2

0,5 т

130

15,8

25,4

76,2

31,8

31,8

13,5

M12х1,75

53,7

15,8

26

1 т

 53,7

28

1,5 - 2 т

 54,2

-

3 - 5 т

171,5

19,1

38,1

95,3

38,1

36,83

38,1

M18х1,5

77,2

18,8

-

10 т

222,3

25,4

50,8

120,7

50,8

49,53

50,8

M24х2

101,6

25,4

-
