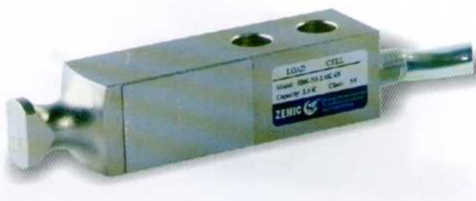

Тензодатчик H8K

Особенности исполнения :
Материал - конструкционная сталь, нержавеющее покрытие
Применение - электронные платформенные, автомобильные весы и другое электронное весовое оборудование.

тензодатчик H8K




Номинальная

нагрузка, Klb

Класс

точности

Модель

Собственный

 вес датчика, кг

1

N5

H8K-N5-1K-6B

1,0

1,5

N5

H8K-N5-1.5K-6B

1,0

2

N5

H8K-N5-2K-6B

1,0

2,5

N5

H8K-N5-2.5K-6B

1,0

3

N5

H8K-N5-3K-6B

1,0

4

N5

H8K-N5-4K-6B

1,0

5

N5

H8K-N5-5K-6B

1,5

7,5

N5

H8K-N5-7.5K-6B

1,7

10

N5

B8K-N5-10K-6B

1,7

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

N5

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.008

Температ. отклонение нуля( %FS/10°С )

0.018

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

350+3.5

Предельная нагрузка (%FS)

120

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

150

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

6





Спецификация кабеля

4-х жильный экранированный  в ПВХ оплетке

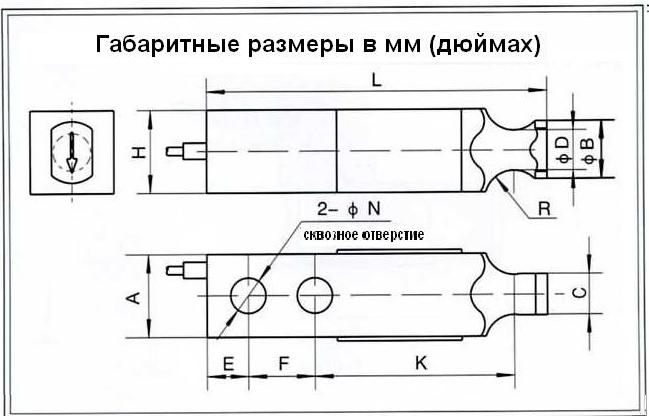

чертеж тензодатчика bm8d, габаритные размеры


размеры

нагрузка

A

B

C

D

E

F

H

L

R

K

N

1 - 4 Klb

31,5

23,37

15,75

15,24

15,75

25,4

31,75

130

11,18

76,2

13,46

5 - 10 Klb

37,85

30,48

22,86

21,84

19,05

38,1

38,1

171,5

14,22

95,25

19,81
