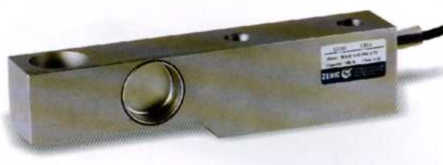

Тензодатчик H8H

Особенности исполнения :
Материал - конструкционная сталь с никелевым покрытием
Класс точности - С3
Применение - электронные платформенные, автомобильные, бункерные весы и другое электронное весовое оборудование.
Узлы встройки: BM-8-406, BJ-8-206, BJ-8-207

тензодатчик H8H




Номинальная нагрузка

Модель

Сопротивлене, Ом

250 кг

H8H-C3-250kg-4B

350

500 кг

H8H-C3-500kg-4B

350

1 т

H8H-C3-1.0t-4B

350

2 т

H8H-C3-2.0t-4B

350

5 т

H8H-C3-5.0t-4B

350

250 кг

H8H-C3-250kg-4B-R1

1000

500 кг

H8H-C3-500kg-4B-R1

1000

1 т

H8H-C3-1.0t-4B-R1

1000

2 т

H8H-C3-2.0t-4B-R1

1000

5 т

H8H-C3-5.0t-4B-R1

1000

R1 - сопротивление вх/вых = 1000



ПОДКЛЮЧЕНИЕ

Зеленый Питание (+)Черный Питание (-)Красный Сигнал (+)Белый Сигнал (-)Прозрачный(Экран)

Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.015

Номинальная чувствительность (мВ/В)

3.0+0.003

Температ. отклонение нуля( %FS/10°С )

0.02

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10--+40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35---+65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5---12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

1000+10

350+3.5

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

1000+10

350+3.5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

4



Спецификация кабеля

4-х жильный экранированный Ø 5мм в ПВХ оплетке

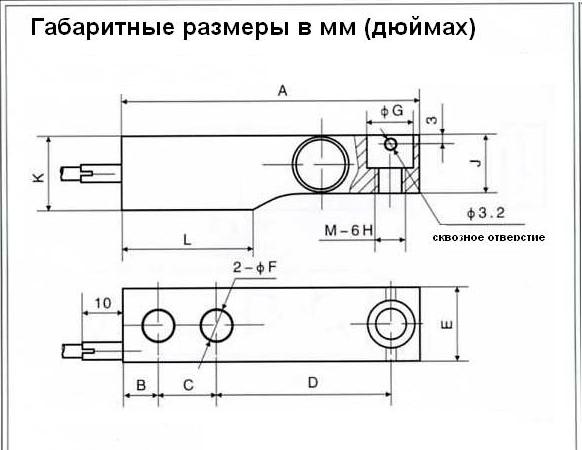

чертеж тензодатчика bm8d, габаритные размеры


размеры

нагрузка

A

B

C

D

E

F

G

H

J

K

L

M

250 кг

130

15,5

25,4

76,2

31,8

13

20,5

14,2

25,5

31,8

57,1

M12

500 кг

26

1 т

28

2 т

32

35,9

5 т

130

19,1

38,1

95,3

38,0

20,5

30,2

20

40

44

76,2

M20
