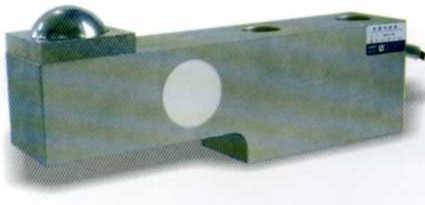

Тензодатчик H8B

Особенности исполнения :
Материал - конструкционная сталь с никелевым покрытием
Шаровая нагрузочная опора
Применение - электронные платформенные, автомобильные, бункерные весы и другое электронное весовое оборудование.
тензодатчик H8B




Номинальная нагрузка

Класс точности

Модель

500кг

C3

H8B-C3-500kg-3.5B6

1.0т

C3

H8B-C3-1.0t-3.5B6

2.0т

C3

H8B-C3-2.0t-3.5B6

2.5т

C3

H8B-C3-2.5t-3.5B6

3.0т

C3

H8B-C3-3.0t-3.5B6

4.0т

C3

H8B-C3-4.0t-3.5B6

5.0т

C3

H8B-C3-5.0t-3.5B6

8.0т

C3

H8B-C3-8.0t-3.5B6

10т

C3

H8B-C3-10t-3.5B6

ПОДКЛЮЧЕНИЕ

Красный Питание (+)Желтый Питание (-)Голубой Сигнал (+)Белый Сигнал (-) Коричневый Сенсор (+)Черный Сенсор (-)Прозрачный(Экран)


Технические характеристики

Класс точности

C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.004

Температ. отклонение нуля( %FS/10°С )

0.018

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

350+3.5

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.5

Длина кабеля, м

3.5





Спецификация кабеля

6-ти жильный экранированный Ø 6,2мм

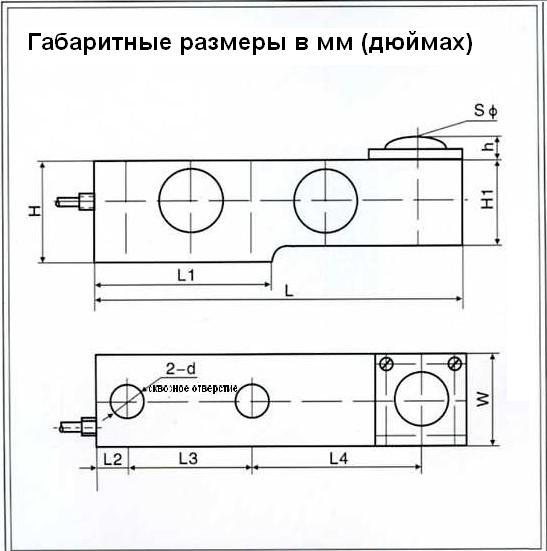

чертеж тензодатчика h8b, габаритные размеры


размеры

нагрузка

L

L1

L2

L3

L4

H

H1

d

W

h

SÆ

0,5 - 2,5 т

203

102

19

63,5

98

43

37

13

37

15,4

1²

3 - 4 т

203

102

19

63,5

98

52

44

17

40

15,4

5 т

235

118

21

66,5

124

52

48

21

48

18,16

19/16²

8 т

235

118

22

74

114

52

48

21

48

18,16

10 т

279

140

25

83

140

82,6

60

27,5

60

28,4

2²
