Тензодатчик HM8C

Особенности исполнения :
Материал - конструкционная сталь с никелевым покрытием.
Оснащен регулирующей опорой
Применение - транспортные, автомобильные, бункерные весы и другое электронное весовое оборудование.
Узлы встройки: Узлы встройки: HY-8-101, HM-8-401
тензодатчик H8




Номинальная нагрузка

Класс точности

Модель

500кг

C3

   H8-C3-500kg-4B6

1.0т

C3

    H8-C3-1.0t-4B6

2.0т

C3

    H8-C3-2.0t-4B6

2.5т

C3

    H8-C3-2.5t-4B6

3.0т

C3

    H8-C3-3.0t-4B6

5.0т

C3

    H8-C3-5.0t-7B6

10т

C3

    H8-C3-10t-12B6

15т

C3

    H8-N5-1.0K-12B6

20т

C3

    H8-N5-1.5K-12B6

25т

C3

    H8-N5-2K-12B6

30т

C3

    H8-N5-2.5K-12B6

50т

C3

    H8-N5-3K-12B6

ПОДКЛЮЧЕНИЕ
Красный Питание (+)Желтый Питание (-)Голубой Сигнал (+)Белый Сигнал (-) Коричневый Сенсор (+)Черный Сенсор (-) Прозрачный(Экран)


Технические характеристики

Класс точности

OIML R60 C3

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

2.0+0.002

Температ. отклонение нуля (%FS/10°С)

0.018

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

350+3.5

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.5

Длина кабеля, м

4(0.5-3т), 7(5т), 12(10-50т)





Спецификация кабеля

6-ти жильный экранированный Ø 6,2мм



Замечание: Датчик комплектуется специальным узлом встройки

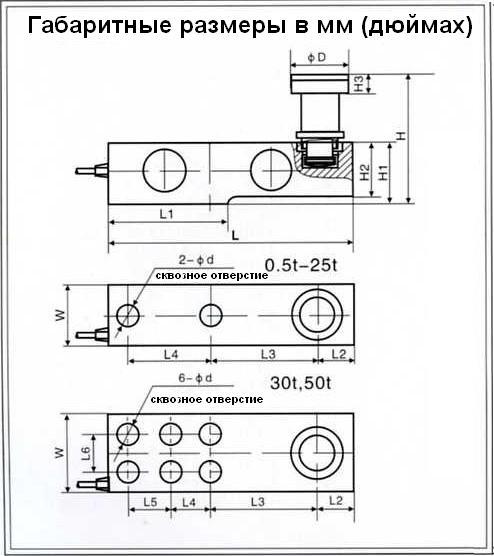

чертеж тензодатчика H8C


размеры

нагрузка

H1

H2

H3

H

D

d

W

L

L1

L2

L3

L4

L5

L6

0,5 - 2 т

43

37

5

57,9

35

13

37

203

95

22

98

64

-

-

2,5 т

15

3 т

62,3

15

5 т

52

48

8

78,7

42

21

48

235

110

22

124

66

-

-

10 - 15 т

67

60

12

127,7

57

28

60

279

133

32

140

82

-

-

20 - 25 т

82,5

70

12

143,5

70

34

70

318

153

38

159

89

-

-

30 т

115

90

18

174

70

26

96
