тензодатчик H6G5

Спецификация продукта

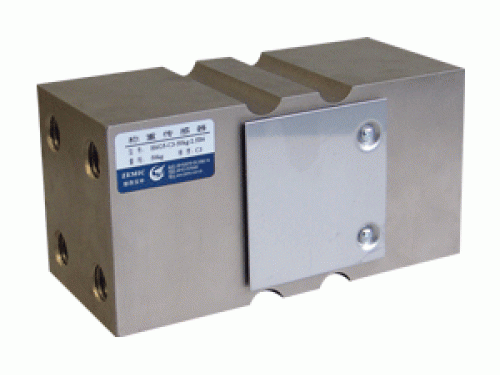

H6G5 – тензодатчик одноточечного типа.
Одноточечный тип датчиков применяется для изготовления весов и весоизмерительных систем на одном датчике, в основном применяется при изготовлении торговых, напольных весов, а также дозирующего оборудования. Класс защиты тензодатчика IP66.
Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения.
Выбор датчика зависит от размеров платформы, рекомендуемый максимальный размер грузоприемной платформы составляет:
от 50кг до 1000кг: 600х800мм
от 1500кг до 2000кг: 1000х1000мм

Основные особенности
◆Нагрузка: от 50кг до 2000кг
◆Материал исполнения: сталь с никелевым покрытием
◆Рекомендуемый максимальный размер платформы: от 50кг до 1000кг: 600х800мм от 1500кг до 2000кг: 1000х1000мм
◆Класс защиты IP66
◆Гарантия 24 месяца

Технические характеристики:

Нагрузка

t

0.05/0.1/0.15/0.2/0.25/0.3
0.4/0.5/0.6/0.75/1/1.5/2

Класс точности

C2

C3

Максимальное количество поверочных интервалов

n max

2000

3000

Минимальный поверочный интервал

v min

Emax/5000

Emax/10000

Общая ошибка

(%FS)

≤±0.030

≤±0.020

Ползучесть

(%FS/30min)

≤±0.024

≤±0.016

Температурное отклонение чувствительности

(%FS/10℃)

≤±0.017

≤±0.011

Температурное отклонение нуля

(%FS/10℃)

≤±0.023

≤±0.015

Выходная чувствительность

(mv/v)

2.0±0.002

Входное сопротивление

(Ω)

384±4

Выходное сопротивление

(Ω)

351±2

Сопротивление изоляции

(MΩ)

≥ 5000(50VDC)

Баланс нуля

(%FS)

1.5

Диапазон термокомпенсации

(℃)

-10~+40

Рабочий диапазон температур

(℃)

-35~+65

Диапазон напряжения питания

(V)

5~12(DC)

Максимально допустимое напряжение питания

(V)

18(DC)

Предельная нагрузка

(%FS)

150

Разрушающая нагрузка

(%FS)

300

Угловая коррекция   0.02% load value/100mm

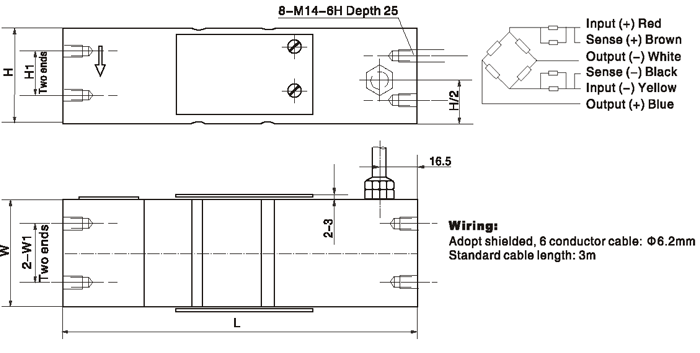

Гаьаритные разберы mm(в дюймах)
 h6g5 - габаритные и присоединительные размеры тензодатчика

Нагрузка L H H1 W W1
50kg-1t 150(5.91) 77(3.03) 46(1.81) 68(2.68) 38(1.50)
1.5t-2t 150(5.91) 88(3.46) 55(2.17) 76(2.99) 42(1.65)
