Тензодатчик H3G
Особенности исполнения :
Принцип работы - сжатие и растяжение.
Материал - конструкционная сталь с никелевым покрытием
Применение - подвесные, бункерные, конверсионные весы и другое электронное весовое оборудование
Узлы встройки - HL-3-001/002, HL-3-003, HL-3-004
|
 |
|
Номинальная нагрузка |
Класс точности |
Модель |
|
50 кг |
C3 |
H3G-C3-50kg-6B |
|
100 кг |
C3 |
H3G-C3-100kg-6B |
|
250
кг |
C3 |
H3G-C3-250kg-6B |
|
500
кг |
C3 |
H3G-C3-500kg-6B |
|
1
т |
C3 |
H3G-C3-1.0t-6B |
|
2,5 т |
C3 |
H3G-C3-2.5t-6B |
|
5 т |
C3 |
H3G-C3-5.0t-6B |
|
7,5 т |
C3 |
H3G-C3-7.5t-6B |
|
50lb |
N3 |
H3G-N3-50-6YB |
|
75lb |
N10 |
H3G-N10-75-6YB |
|
100lb |
N10 |
H3G-N10-100-6YB |
|
150lb |
N10 |
H3G-N10-150-6YB |
|
200lb |
N10 |
H3G-N10-200-6YB |
|
250lb |
N10 |
H3G-N10-250-6YB |
|
300lb |
N10 |
H3G-N10-300-6YB |
|
500lb |
N10 |
H3G-N10-500-6YB |
|
750lb |
N10 |
H3G-N10-750-6YB |
|
1Klb |
N10 |
H3G-N10-1K-6YB |
|
1.5Klb |
N10 |
H3G-N10-1.5K-6YB |
|
2Klb |
N10 |
H3G-N10-2.0K-6YB |
|
2.5Klb |
N10 |
H3G-N10-2.5K-6YB |
|
3Klb |
N10 |
H3G-N10-3K-6YB |
|
5Klb |
N10 |
H3G-N10-5K-6YB |
|
10Klb |
N10 |
H3G-N10-10K-6YB |
|
15Klb |
N3 |
H3G-N3-15K-6YB |
|
20Klb |
N3 |
H3G-N3-20K-6YB |
ПОДКЛЮЧЕНИЕ
Красный Питание(+)
Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-)
Прозрачный(Экран)
Технические
характеристики
|
Класс
точности |
C3 |
N10 |
N3 |
|
|
|
Номинальная чувствительность
(мВ/В) |
3.0+0.008 |
Температ. отклонение
нуля( %FS/10°С
) |
0.017 |
0.02 |
|
Общая ошибка
(%FS) |
0.02 |
0.03 |
Диапазон термокомпенсации, °С |
-10 -
+40 |
|
Нелинейность
(%FS) |
0.02 |
0.03 |
Рабочий диапазон температур, °С |
-35 -
+65 |
|
Гистерезис
(%FS) |
0.01 |
Диапазон напряжения
питания (В) |
5 -
12(DC) |
|
Ползучесть(%FS/30мин) |
0.02 |
0.03 |
Максимально
допустимое напряжение питания (В) |
18(DC) |
|
Входное
сопротивление(Ω) |
430+60 |
Предельная нагрузка
(%FS) |
150 |
|
Выходное
сопротивление (Ω) |
350+3.5 |
Разрушающая
нагрузка(%FS) |
300 |
|
Сопротивление
изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по
EN 60
529 |
IP67 |
|
Баланс нуля
(%FS) |
1.0 |
Длина кабеля, м |
6 |
|
Температ. отклонение
чувствительности (%FS/10°С
) |
0.014 |
0.02 |
Спецификация
кабеля |
4-х жильный
экранированный Ø 5мм в ПВХ
оплетке |
|
нагрузка |
Собств. вес
датчика,
кг |

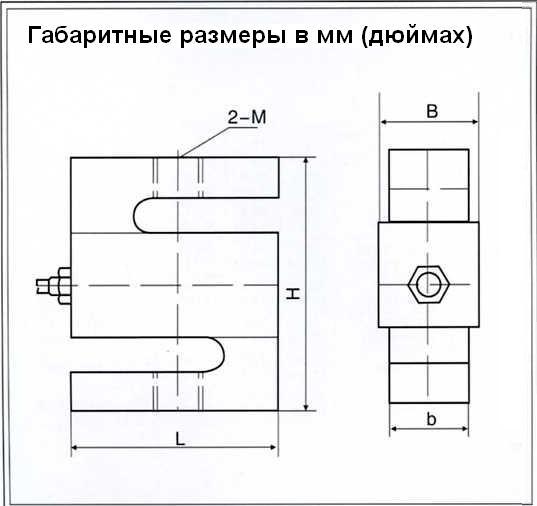

Размеры, мм |
|
L |
H |
b |
B |
M |
|
50-100кг (50-300lb) |
0,7 |
50,8 |
63,5 |
12,7 |
16,08 |
M8 (1/4-28UNF) |
|
250-500кг (0,5-1,5Klb) |
0,8 |
50,8 |
63,5 |
19,05 |
22,43 |
M12
(1/2-20UNF) |
|
1 т (2 - 2,5 Klb) |
0,9 |
50,8 |
63,5 |
25,4 |
28,78 |
M12
(1/2-20UNF) |
|
2,5 - 5 т (3 Klb) |
1,6 |
76,2 |
101,6 |
25,4 |
28,78 |
M20х1,5 (1/2-20UNF) |
|
5 - 10 Klb |
1,6 |
76,2 |
101,6 |
25,4 |
28,78 |
3/4-16UNF |
|
7,5 т (15 Klb) |
3,1 |
101,6 |
139,7 |
31,75 |
35,13 |
M24х2 (1-14UNF) |
|
20 Klb |
7,4 |
127 |
177,8 |
50,8 |
54,18 |
5/4-12UNF |
|
