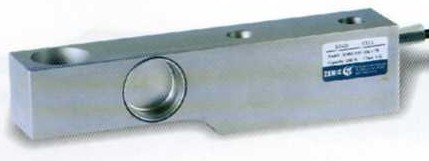

Тензодатчик BM8H

Особенности исполнения :
Материал - нержавеющая сталь марки 17-4PH.
Полностью герметичен
Применение - электронные платформенные весы, автомобильные весы, бункерные весы, другое электронное весовое оборудование.
Узлы встройки: Узлы встройки: BJ-8-206, BJ-8-207, BM-8-406
тензодатчик BM8H




Номинальная

 нагрузка

Класс

 точности

Модель

Собственный

 вес датчика, кг

500кг

C3

BM8H-C3-500kg-3B

0,9

1.0т

C3

BM8H-C3-1.0t-3B

0,9

2.0т

C3

BM8H-C3-2.0t-6B

1,2

5.0т

C3

BM8H-C3-5.0t-6B

2,3

500кг

C3

BM8H-C3-500kg-3B-A1

0,9

1.0т

C3

BM8H-C3-1.0t-3B-A1

0,9

2.0т

C3

BM8H-C3-2.0t-6B-A1

1,2

5.0т

C3

BM8H-C3-5.0t-6B-A1

2,3

1Klb

N10

BM8H-N10-1K-3B

0,9

2.5Klb

N10

BM8H-N10-2.5K-3B

0,9

4Klb

N10

BM8H-N10-4K-6B

1,2

5Klb

N10

BM8H-N10-5K-6B

1,2

10Klb

N10

BM8H-N10-10K-6B

2,3

1Klb

N10

BM8H-N10-1K-3B-A1

0,9

2.5Klb

N10

BM8H-N10-2.5K-3B-A1

0,9

4Klb

N10

BM8H-N10-4K-6B-A1

1,2

5Klb

N10

BM8H-N10-5K-6B-A1

1,2

10Klb

N10

BM8H-N10-10K-6B-A1

2,3



A1 - датчики имеют токовый выход, сопротивление 1000 Ом

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)


Технические характеристики

Класс точности OIML R60 C3 NTEP III,IIIL Температ. отклонение чувствительности (%FS/10°С ) 0.014
Номинальная чувствительность (мВ/В) 2.0+0.02 Температ. отклонение нуля( %FS/10°С ) 0.018
Общая ошибка (%FS) 0.02  Диапазон термокомпенсации, °С -10 - +40
Нелинейность (%FS) 0.02 Рабочий диапазон температур, °С -35 - +65
Гистерезис (%FS) 0.01 Диапазон напряжения питания (В) 5 - 12(DC)
Ползучесть(%FS/30мин) 0.02 Максимально допустимое напряжение питания (В) 18(DC)
Входное сопротивление(Ω) 1000+10 350+3.5 Предельная нагрузка (%FS) 150
Выходное сопротивление (Ω) 1000+10 350+3.5 Разрушающая нагрузка(%FS) 300
Сопротивление изоляции (MΩ) ≥5000(50DVC) Класс защиты по EN 60 529 IP68
Нулевой сигнал (%FS) ≤1.0 Длина кабеля, м 6(2t-5t,4Klb-10Klb) 3(500kg-1t,1Klb-2.5Klb)



чертеж тензодатчика H8C


нагрузка/ размеры

A

B

C

D

E

F

G

H

J

K

L

M

0,5 т

130

15,5

25,4

76,2

31,8

13

20,5

14,2

26,0

31,8

57,1

M12х1,75

1Klb

1/2-20UNF

1 т

27,95

M12х1,75

2,5 Klb

1/2-20UNF

2 т

31,95

35,9

M12х1,75

4 - 5 Klb

3/4-16UNF

5 т

172

19,1

38,1

95,3

38,0

20,5

30,2

20

40

44

76,2

M20х2,5

10 Klb

3/4-16UNF
