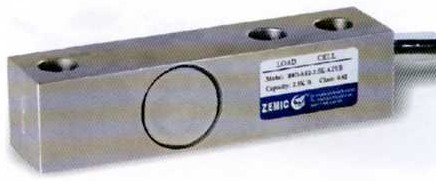

Тензодатчик BM8D

Особенности исполнения :
Материал - нержавеющая сталь марки 17-4PH.
Полностью герметичен.
Применение - транспортные испытательные стенды, бункерные весы, напольные платформенные весы, другое электронное весовое оборудование.
Узлы встройки: HJ-8-201, BJ-8-202, HJ-8-203, BJ-8-205, HJ-8-208, HY-8-102, BY-8-104, HD-8-301, HM-8-402, BM-8-404
тензодатчик BM8H




Номинальная

 нагрузка

Класс

 точности

Модель

Собственный

 вес датчика, кг

500кг

C3

BM8D-C3-500kg-6B

1,1

1.0т

C3

BM8D-C3-1.0t-6B

1,1

2.0т

C3

BM8D-C3-2.0t-6B

1,1

2.5т

C3

BM8D-C3-2.5t-6B

1,8

3.0т

C3

BM8D-C3-3.0t-6B

1,8

5.0т

C3

BM8D-C3-5.0t-6B

1,8

7.5т

C3

BM8D-C3-7.5t-6B

4,0

10.0т

C3

BM8D-C3-10.0t-6B

4,0

1Klb

N5

BM8D-N5-1K-6B

1,1

1.5Klb

N5

BM8D-N5-1.5K-6B

1,1

2Klb

N5

BM8D-N5-2K-6B

1,1

2.5Klb

N5

BM8D-N5-2.5K-6B

1,1

7.5Klb

N5

BM8D-N5-7.5K-6B

1,8

10Klb

N5

BM8D-N5-10K-6B

1,8

15Klb

N5

BM8D-N5-15K-6B

4,0

20Klb

N5

BM8D-N5-20K-6B

4,0

2.5KLE

N5

BM8D-N5-2.5KLE-6B

1,8

5KSE

N5

BM8D-N5-5KSE-6B

1,1

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

C3

N5

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.008

Температ. отклонение нуля (%FS/10°С)

0.018

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть (%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

350+3.5

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Баланс нуля (%FS)

1.0

Длина кабеля, м

6





Спецификация кабеля

4-х жильный экранированный  в ПВХ оплетке

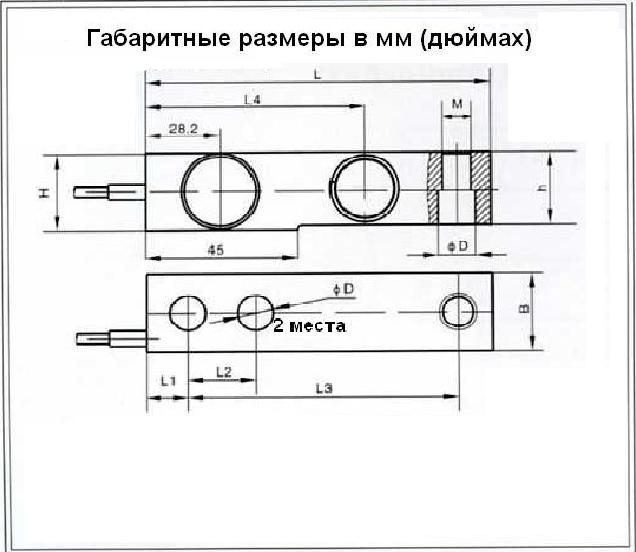

чертеж тензодатчика bm8d, габаритные размеры


размеры

нагрузка

B

D

H

h

L

L1

L2

L3

L4

L5

M

1 Klb

30,7

13,4

30,2

24,76

130

15,7

25,4

101,6

82,4

57,1

1/2-20UNF

1,5 - 2 Klb

26

2,5 Klb

30,7

13,4

31,3

27

79,5

5 KSE

27,95

0,5 т

24,76

M12х1,75

1 т

26
