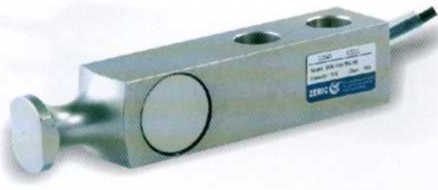

Тензодатчик B8K

Особенности исполнения :
Материал - нержавеющая сталь .
Применение - электронные платформенные, автомобильные весы и другое электронное весовое оборудование.

тензодатчик B8K




Номинальная

нагрузка, Klb

Класс

точности

Модель

Собственный

 вес датчика, кг

1

N5

B8K-N5-1K-6B

1,0

1,5

N5

B8K-N5-1.5K-6B

1,0

2,5

N5

B8K-N5-2.5K-6B

1,0

4

N5

B8K-N5-4K-6B

1,0

5

N5

B8K-N5-5KSE-6B

1,0

5

N5

B8K-N5-5K-6B

1,5

7,5

N5

B8K-N5-7.5K-6B

1,6

10

N5

B8K-N5-10K-6B

1,6

15

N5

B8K-N5-15K-6B

1,6

20

N5

B8K-N5-20K-6B

-



ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

N5

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.008

Температ. отклонение нуля( %FS/10°С )

0.018

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

350+3.5

Предельная нагрузка (%FS)

120

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

150

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

6





Спецификация кабеля

4-х жильный экранированный  в ПВХ оплетке

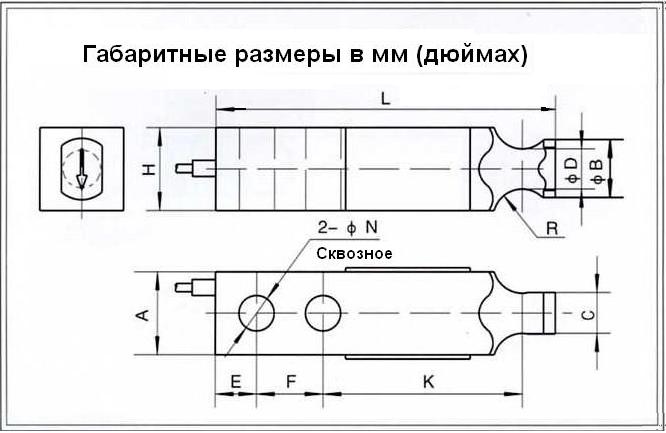

чертеж тензодатчика b8k, габаритные размеры


размеры

нагрузка

A

B

C

D

E

F

H

L

R

K

N

1Klb-5KSE

31,3

19,05

15,24

15,24

15,75

25,4

31,32

130

12,7

76,2

13,46

5 - 15 Klb

36,83

31,75

25,4

17,47

19,05

38,1

36,83

171,5

17,48

95,25

19,81

20 Klb

49,53

44,45

33,02

25,4

25,4

50,8

49,53

222,25

24,13

120,65

26,92
