Тензодатчик B8D

Особенности исполнения :
Материал - нержавеющая сталь марки 17-4PH.
Применение - транспортные испытательные стенды, бункерные весы, другое электронное весовое оборудование.
Узлы встройки: HJ-8-203, BJ-8-205, HY-8-102, BY-8-104, HD-8-301, HM-8-402, BM-8-404
тензодатчик BM8H




Номинальная нагрузка

Класс точности

Модель

Собственный вес датчика, кг

500кг

C3

B8D-C3-500kg-6B

1,1

1.0т

C3

B8D-C3-1.0t-6B

1,1

2.0т

C3

B8D-C3-2.0t-6B

1,2

5.0т

C3

B8D-C3-5.0t-6B

1,8

250lb

N5

B8D-N5-250-6YB

1,0

500lb

N5

B8D-N5-500-6YB

1,0

750lb

N5

B8D-N5-750-6YB

1,0

1Klb

N5

B8D-N5-1K-6YB

1,0

1.5Klb

N5

B8D-N5-1.5K-6YB

1,0

2Klb

N5

B8D-N5-2K-6YB

1,0

2.5Klb

N5

B8D-N5-2.5K-6YB

1,0

3Klb

N5

B8D-N5-3K-6YB

1,1

4Klb

N5

B8D-N5-4K-6YB

1,1

5KSE

N5

B8D-N5-5KSE-6YB

1,1

5Klb

N5

B8D-N5-5K-6YB

1,7

7.5Klb

N5

B8D-N5-7.5K-6YB

1,8

10Klb

N5

B8D-N5-10K-6YB

1,8

15Klb

N5

B8D-N5-15K-6YB

1,8

20Klb

N5

B8D-N5-20K-6YB

3,9

<

ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)

Технические характеристики

Класс точности

OIML R60 C3

NTEP III,IIIL

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.008

Температ. отклонение нуля( %FS/10°С )

0.018

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.02

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

350+3.5

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

350+3.5

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP67

Баланс нуля (%FS)

1.0

Длина кабеля, м

6





Спецификация кабеля

4-х жильный экранированный Ø 5мм в ПВХ оплетке

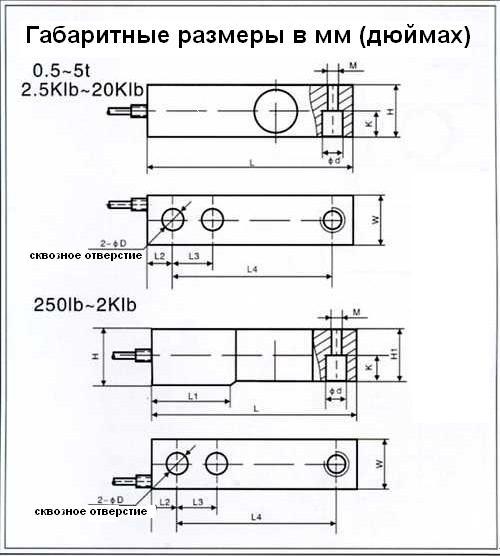

чертеж тензодатчика H8C


размеры

нагрузка

L

L1

L2

L3

L4

H

H1

W

ÆD

Æd

K

M

0,25-2Klb

130,05

57,15

15,75

25,4

101,6

30,23

28,45

30,73

13,46

13,46

14,22

1/2-20UNF

0,5-2т

130,05
